Unifi G3 Instant -valvontakameran linssin vaihtaminen
Aiheet: Elektroniikka
Kun Ubiquiti julkaisi Unifi G3 Instant -kamerat, tilasin heti muutaman niistä. En muista, paljonko ne maksoivat. Luultavasti jotain 50-70 euroa, mikä mielestäni silloin oli halpa hinta valvontakamerasta. Kamerat eivät toimi yksinään, vaan tarvitsevat Unifi-verkkolaitteita tuekseen. Näistä ehkä myöhemmin.

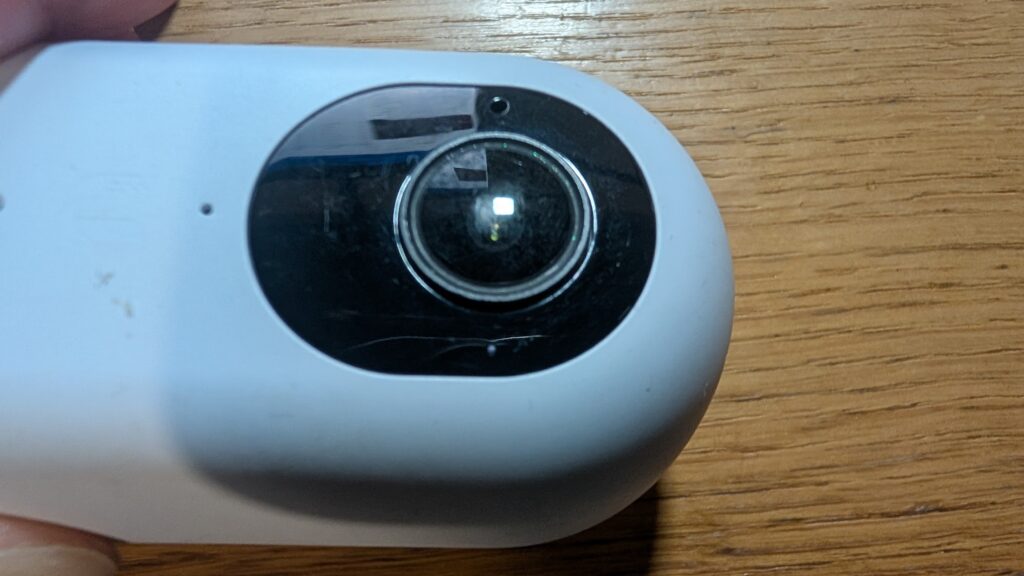

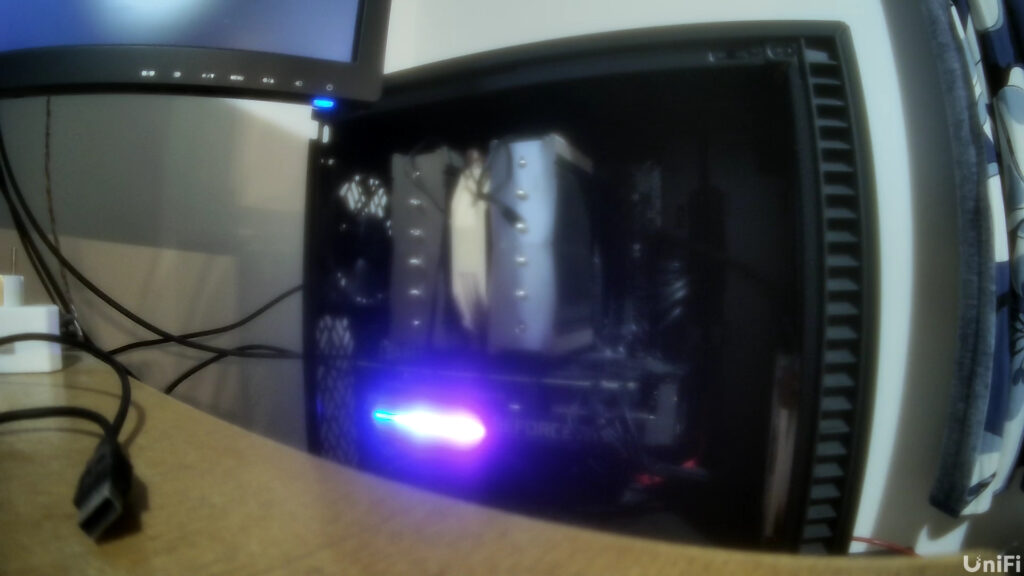

Unifi G3 Instant -kamerassa on pieni suunnitteluvirhe. Kameran linssi on kupera ja se ei ole upotettuna kameran runkoon, vaan pullistuu ulos kamerasta. Tämä aiheuttaa sen, että pöydällä pyöriessään kameran lissi naarmuttuu ja kameran kuva muuttuu suttuiseksi. Näin kävi myös tälle kameralle.
Löysin pikaisella googlettamisella Reddit-säikeen, missä joku selosti, miten vaihtoi uuden linssin Unifi G3 Instant -kameraan. Kameraan käy M12 2.8 mm 1/2.7″ -linssit, joita kuulemma käytetään yleisesti valvontakameroissa. Näitä linssejä saa muutaman euron hintaan esimerkiksi Aliexpressistä. M12 2.8 mm 1/2.7″ -merkintä tarkoittaa, että linssi on M12-kierteellä, linssin polttoväli on 2,8 millimetriä ja 1/2.7″ tarkoittaa sitä, että linssi on tarkoitettu 1/2.7 tuuman kennolle.
Kameran purkaminen oli kohtalaisen helppoa, jos käytössä on sopivan pieniä torx- sekä ruuvimeisselin kärkiä. iFixitin työkalusarjasta löytyi meisseliin sopivat kärjet.
Kameran pohjassa on kumitarra, jonka alta löytyy kolme torx-ruuvia. Tämän jälkeen kamera väännetään ”halki” ruuvimeisselillä. Kamerassa on molemmilla sivuilla sekä päädyssä muoviklipsit, joilla rungon kuoren saa auki.
Kameran piirilevy on kiinni kahdella ristipääruuvilla. Jotta piirilevyn saa käännettyä niin, että kameran linssin saa vaihdettua, tulee ottaa myös yksi kaksinapainen johto irti piirilevystä. Kameran linssi oli liimattu sopivaan asentoon tipalla kuumaliimaa. Käytin pihtejä vääntääkseni linssin auki.
Kun sain linssin irti, niin ruuvasin uuden linssin paikalleen. Tässä vaiheessa kannattaa kameran kytkeä päälle ja katsoa, millä etäisyydellä linssi toimii parhaiten. Lukitsin linssin pienellä tipalla kuumaliimaa oikeaan asentoon.

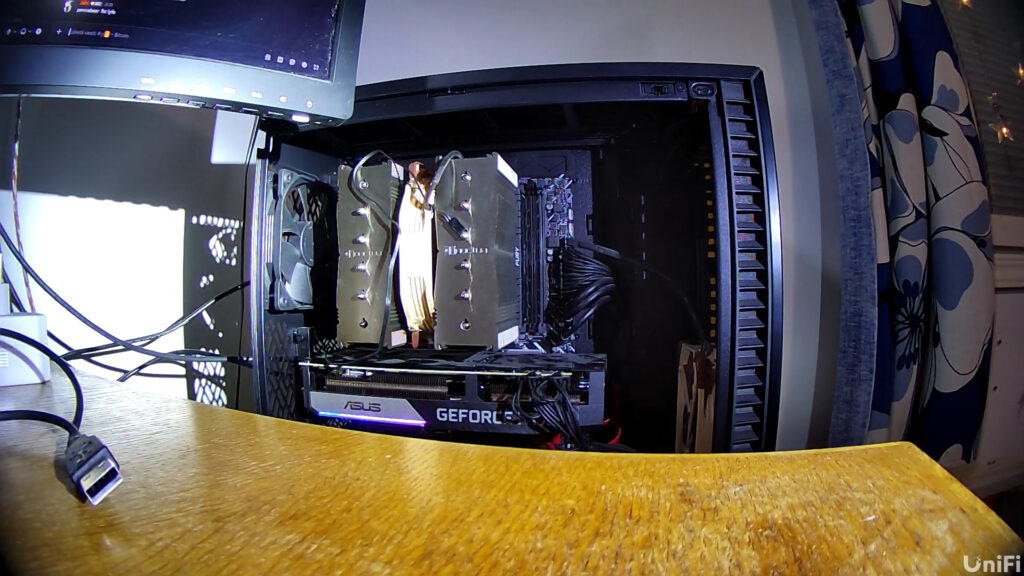

Ostamani linssi ei antanut aivan samantasoista kuvaa kuin alkuperäinen. Joku vähemmän kalansilmäefektiä antava linssi olisi parempi. Mutta nyt tämäkin kamera saadaan taas käyttöön. Ehkä joskus tutustun linsseihin tarkemmin ja tilaan sopivamman linssin.
Kamera laitetaan kokoon päinvastaisessa järjestyksessä. Linssi ei osunut aivan alkuperäiselle etäisyydelle ja jäi syvemmälle runkoon. Ehkä tämänkin kanssa voi elää.
